由于公網IP資源越來越緊張，現在很多運營商給撥號上網的用戶只分配內網IP地址，如下圖所示：
這樣的運營商內網IP是外網不可達的（即使用動態域名也不起作用）。而企業由于業務需要，比如虛擬局域網組網、辦公OA系統、ERP系統等，都需要有公網IP才可以實現。公網IP的解決，目前主要有三種方案：
申請固定IP專線。穩定且速度有保障，缺點是費用高。
云方案。把業務主機都搬到云上，直接通過云主機來訪問。費用比較低，缺點是云主機不能本地維護，且搬遷工作量都不小。
云主機+內網穿透方案。通過云主機做跳板來實現內網穿透，既可以復用現有的業務系統，又解決了公網IP的問題。第三種方案的成本是最低的，但是配置比較復雜。本文將對第三種方案做詳細介紹。
在沒有公網IP如何實現VPN組網？一文中，我們介紹了虛擬局域網組網部分。我們要介紹的方案，分為兩個步驟：1). 本地局域網和云主機之間搭建虛擬局域網。2). 在云主機上配置內網穿透的防火墻規則。具體步驟如下：
1. 搭建虛擬局域網

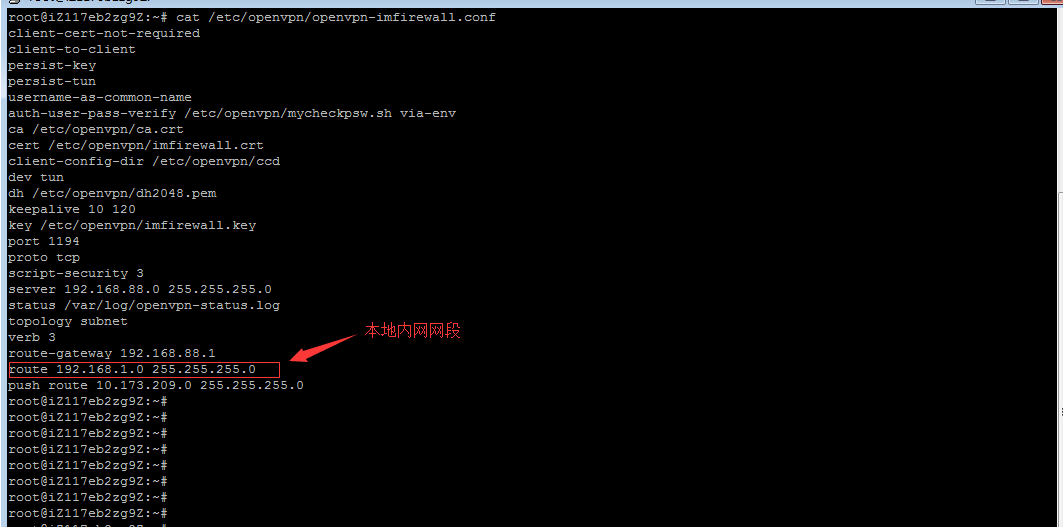

首先要在云主機上安裝虛擬局域網軟件，配置ca證書等，網絡上已經有很多介紹，我就不再贅述了。下圖是最終的server端config文件。

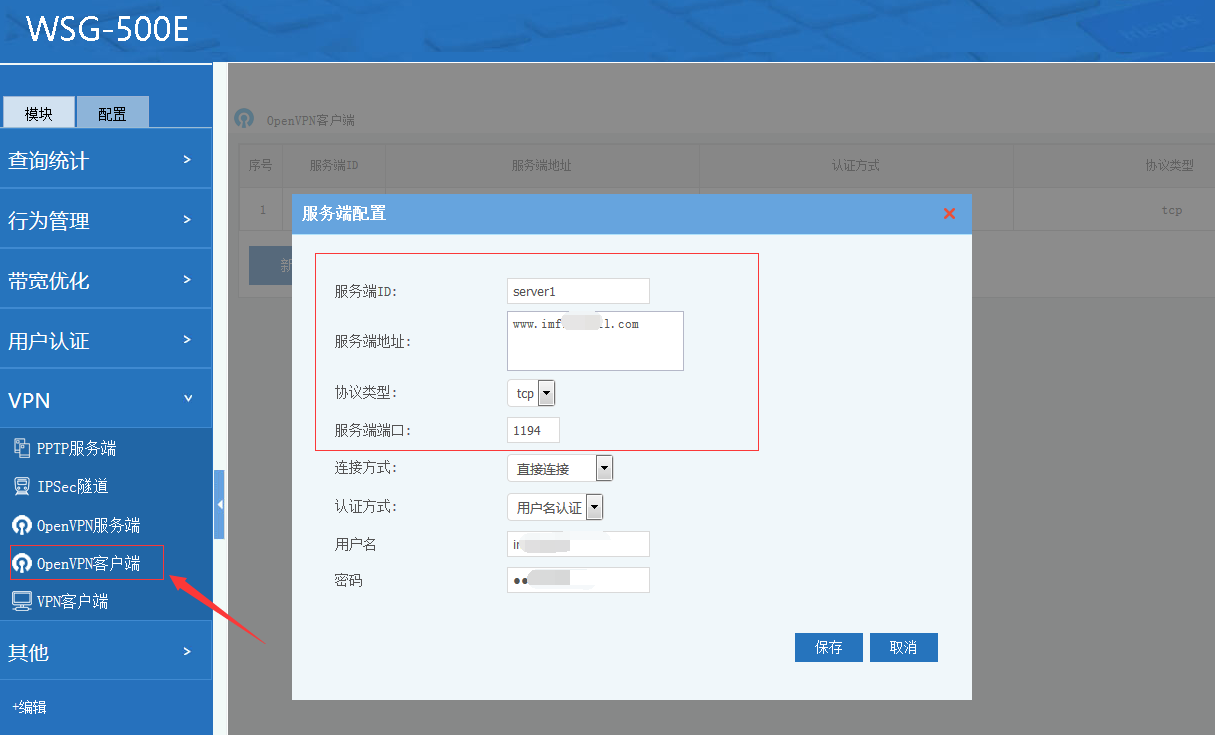

然后是客戶端配置。在WSG的客戶端中，配置上云主機的IP和端口、用戶名密碼等信息。即可成功組網。如圖：
2. 內網穿透的防火墻規則

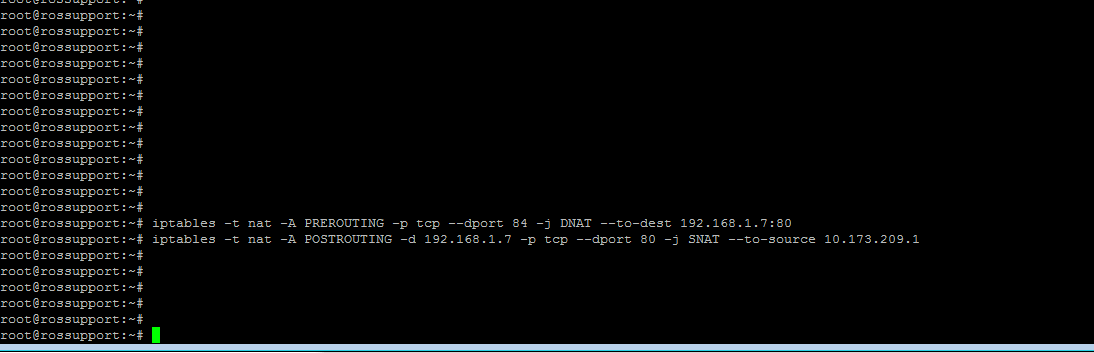

組建虛擬局域網后，本地局域網就和云主機處于同一個局域網內。我們再通過iptables配置一些防火墻規則，就可以把外網訪問重定向到局域網內部；原理和端口映射是一樣的。命令如下：
每一條內網穿透（端口映射）都由兩條iptables命令組成：
DNAT：iptables -t nat -A PREROUTING -p tcp --dport xx -j DNAT --to-dest x.x.x.x
SNAT：iptables -t nat -A POSTROUTING -d x.x.x.x -p tcp --dport xx -j SNAT --to-source y.y.y.y
其中，x.x.x.x是局域網內網主機的IP地址，y.y.y.y是云主機的內網網段IP。
經過上述配置后，直接訪問云主機的對應端口就可以穿透到內網。該方案是由iptables做數據包轉發，不需要保持連接做反向代理，穩定性和速度都比frp之類的反向代理要好的多。要實現開機自動添加規則的話，只需要把這兩條iptables命令添加到/etc/rc.local文件中。
