WSG上網行為管理（WFilter NGF）既可以做網關部署，也可以做網橋部署。在網橋部署模式下，WSG的IPSec VPN和OpenVPN一樣是可用的，可以實現單臂模式的VPN組網。網絡結構如下圖：
本文將結合WSG介紹如何實現IPSec VPN的單臂部署。
1. 首先，要在防火墻（路由器）配置端口映射。

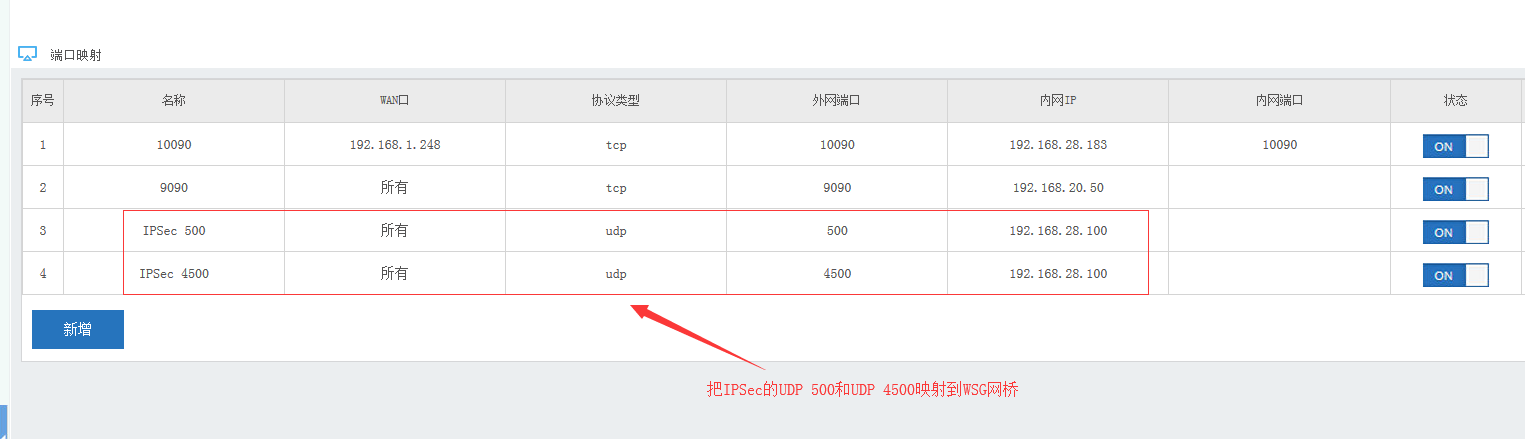

把IPSec的端口（UDP 500和UDP 4500）映射到WSG上。如圖：

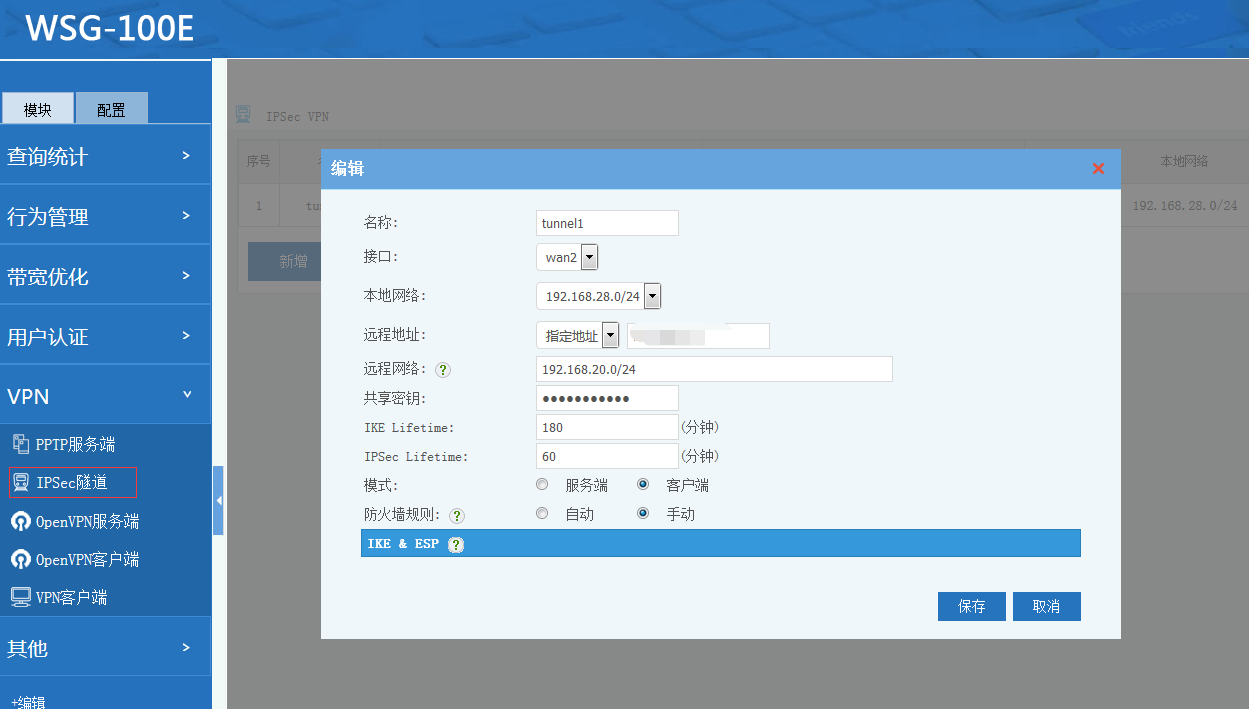

2. 在WSG上配置IPSec隧道
隧道的配置參數要和對端IPSec的參數一致。

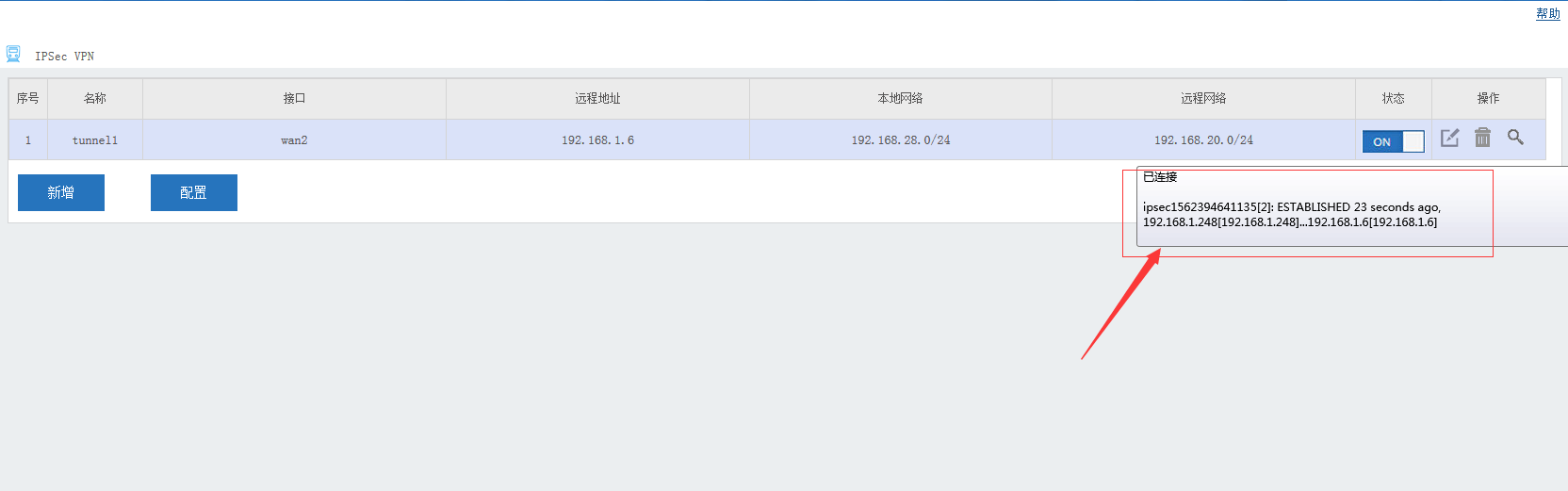

參數配置正確后，應用新配置，即可連接到對端IPSec隧道。
3. 配置靜態路由表

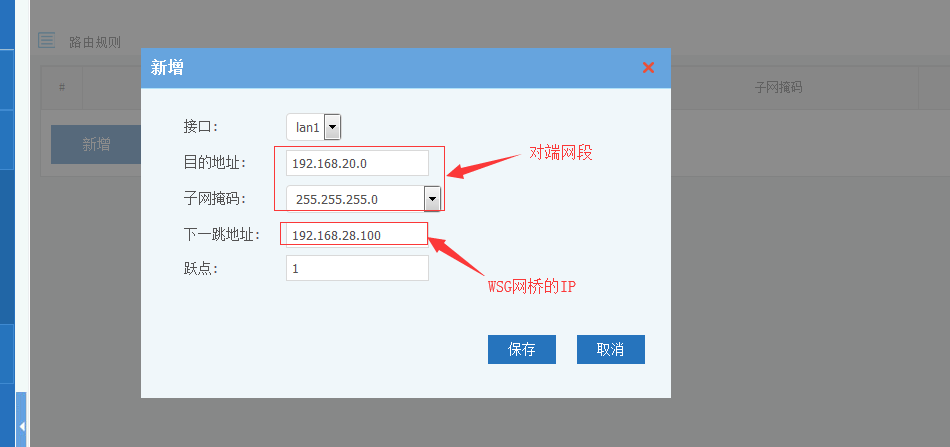

在單臂部署模式下，客戶機的網關并不是指向WSG，所以需要在網關（三層交換機或者路由器）上配置路由表轉發，把對端網段的數據包重定向到WSG網橋。如圖：
經過上述配置后，數據包的路徑是這樣的：
客戶機往對端網段的數據包發到客戶機的網關（三層交換機或者路由器）
網關根據靜態路由表，把數據包轉發到WSG網橋。
WSG把該數據包通過IPSec隧道發到對端IPSec。
對端返回的數據包經過IPSec隧道發到WSG。
WSG再把數據包轉發給客戶機。
這樣就完成了數據包的閉環傳輸。
